2021年9月23日，华为在nova9发布会上发布了一款66W氮化镓超薄充电器，这也就是大家常说的饼干氮化镓快充。该充电器厚度仅为10.4mm。整机功率密度约为1.85W/cm³，是当时大部分同功率氮化镓快充的2倍以上。据了解，该充电器采用了大量当时业界先进技术与器件，如ACF有源钳位反激控制器、高效GaN氮化镓功率芯片、COB高集成平板变压器、笔形电解电容等。
2022年11月2日，华为在Pocket S折叠屏手机发布会上华为卡片全能充电器，采用超薄机身设计，机身厚度仅为10.5mm，并配有折叠插脚，十分便携。华为卡片全能充电器支持66W华为超级快充，同时支持65W PD快充和UFCS融合快充，满足日常电子设备充电需求。并具有流光紫，冰霜银和雪域白三种配色，适配不同颜色的手机使用。
想来很多读者不禁好奇，发布时间相隔一年，这两款充电器在用料上究竟有何差别，在使用时的表现又是谁更胜一筹呢？充电头网经过拆解这两款充电器，将信息整理汇总，为广大读者带来详细的介绍。
产品外观
外观

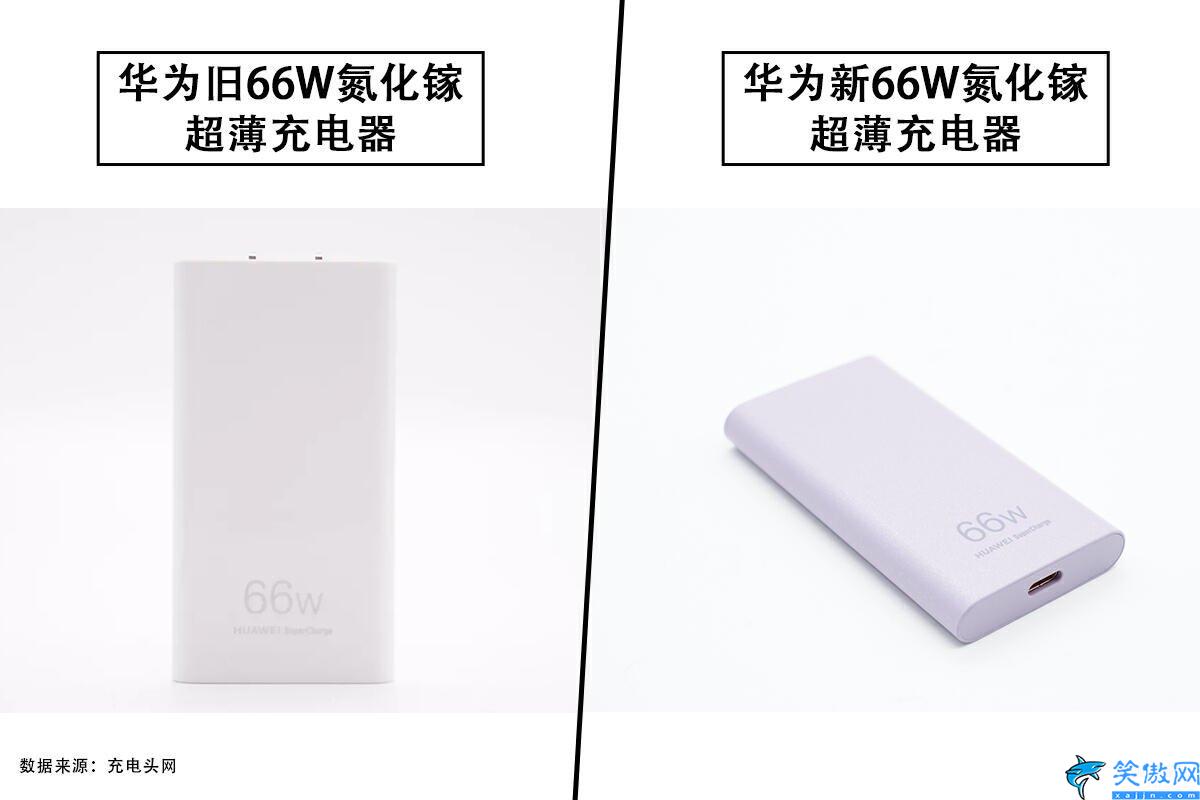

华为老款66W氮化镓超薄充电器为纯白色外壳，亮面处理，很光滑。从正面来看，充电器呈一个长方形，印有66W和HUAWEI SuperCharge字样。华为新款卡片全能充电器有流光紫、冰霜银以及雪域白三种配色，和华为老款66W氮化镓超薄快充相比，充电器延续了相同的机身造型、大小以及配置设计。
尺寸

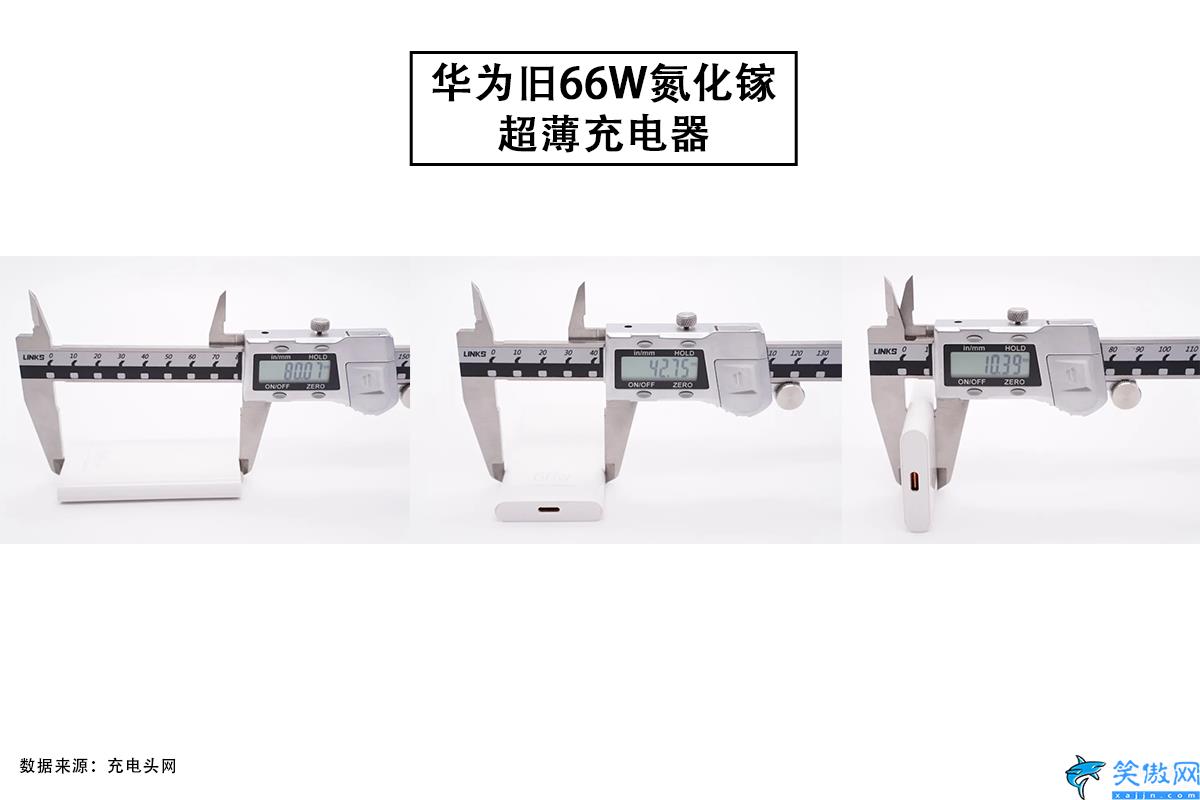

实测华为老款充电器的长度约为80.1mm，宽度约为42.8mm，厚度约为10.4mm。通过计算可以得到充电器整机功率密度约为1.85W/cm³。

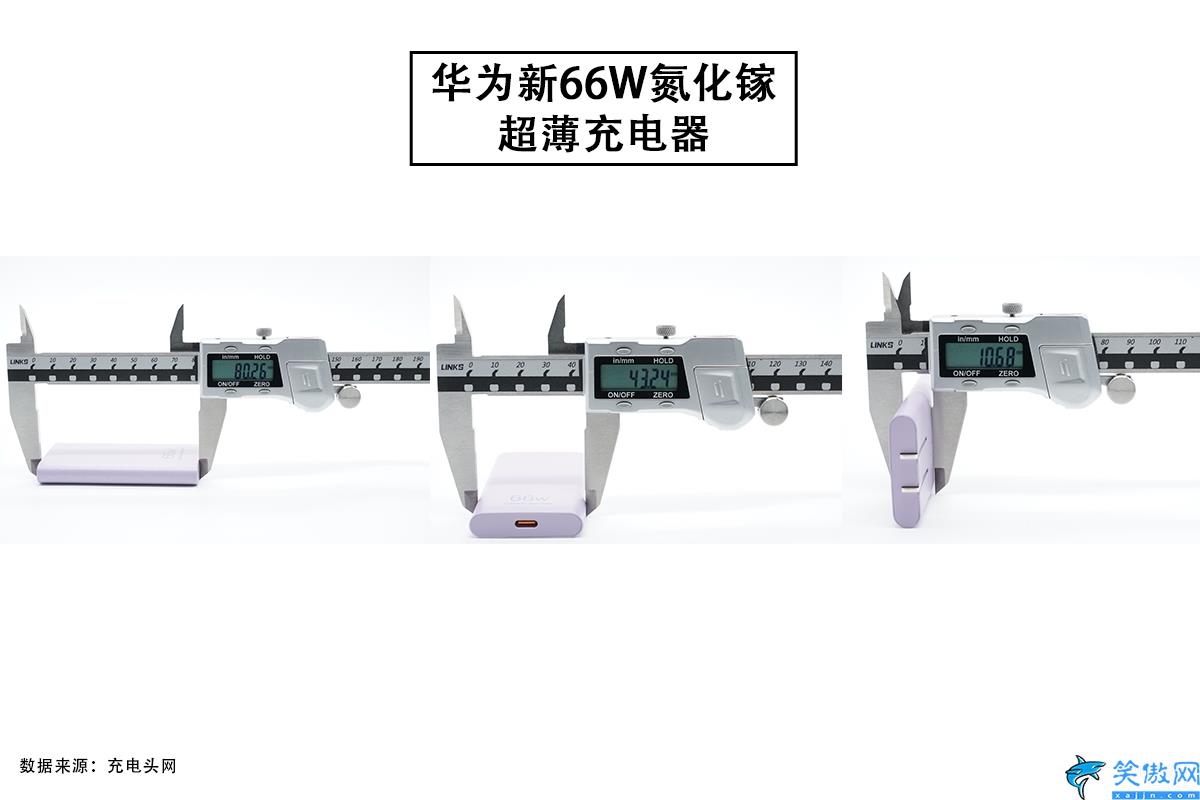

华为新款卡片全能充电器机身长度为80.26mm，宽度为43.24mm，厚度为10.68mm。
接口

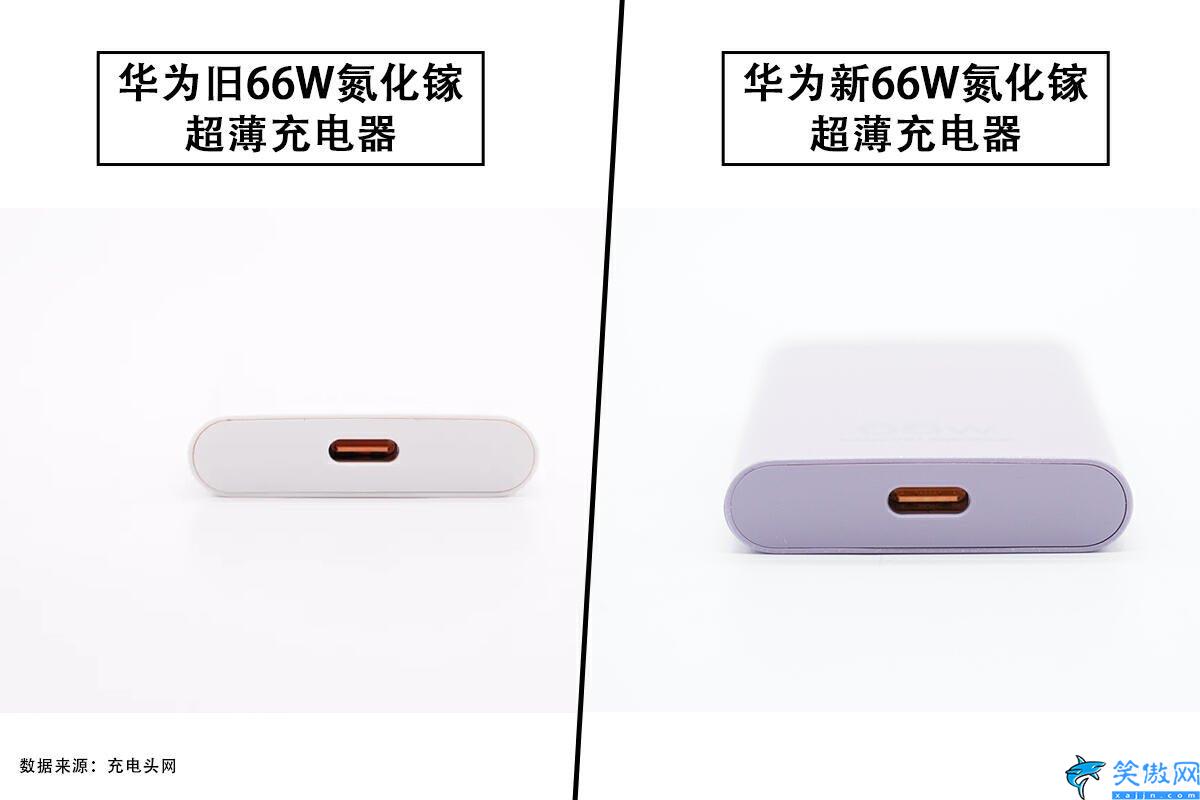

华为老款充电器输出端为单USB-C接口，内置橙色胶芯。华为新款卡片全能充电器的输出端居中配置单USB-C接口，橙色胶芯。
铭牌

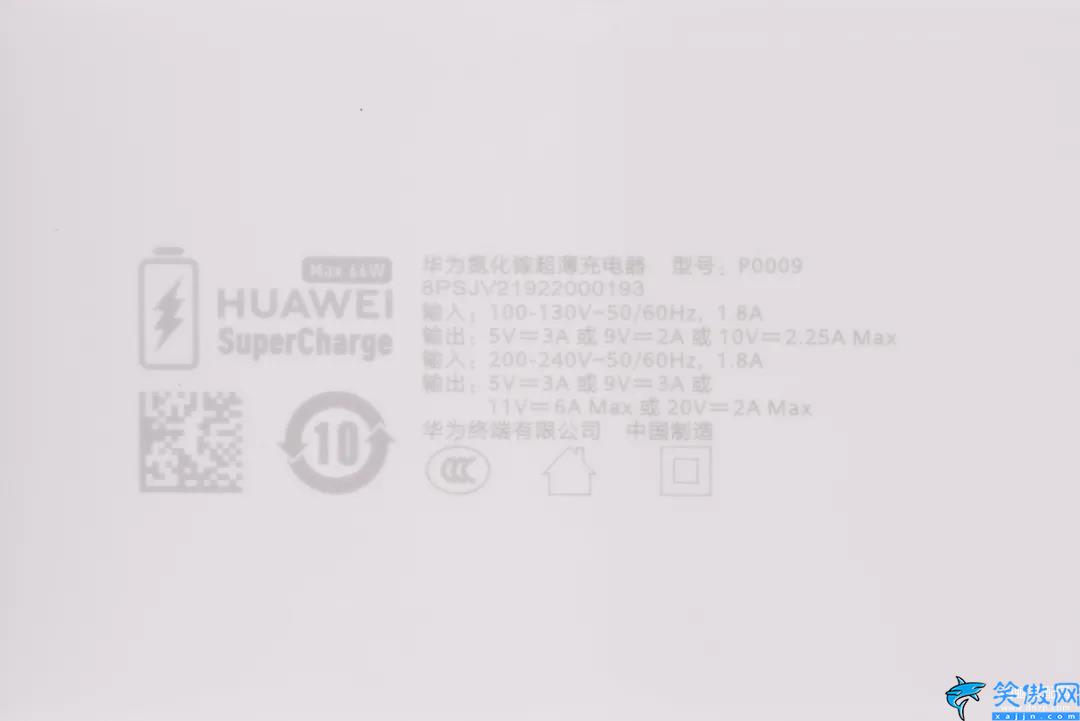

华为老款充电器型号为P0009 8PSJV21922000193；
当输入电压为100-130V~ 50/60Hz时，额定电流为1.8A；
输出支持5V3A、9V2A、10V2.25A，最大22.5W；
当输入电压为200-240V~ 50/60Hz时，额定电流为1.8A，
输出支持5V3A、9V3A、11V6A、20V2A，最大功率为66W。
产品已经通过了CCC认证，华为终端技术有限公司制造。

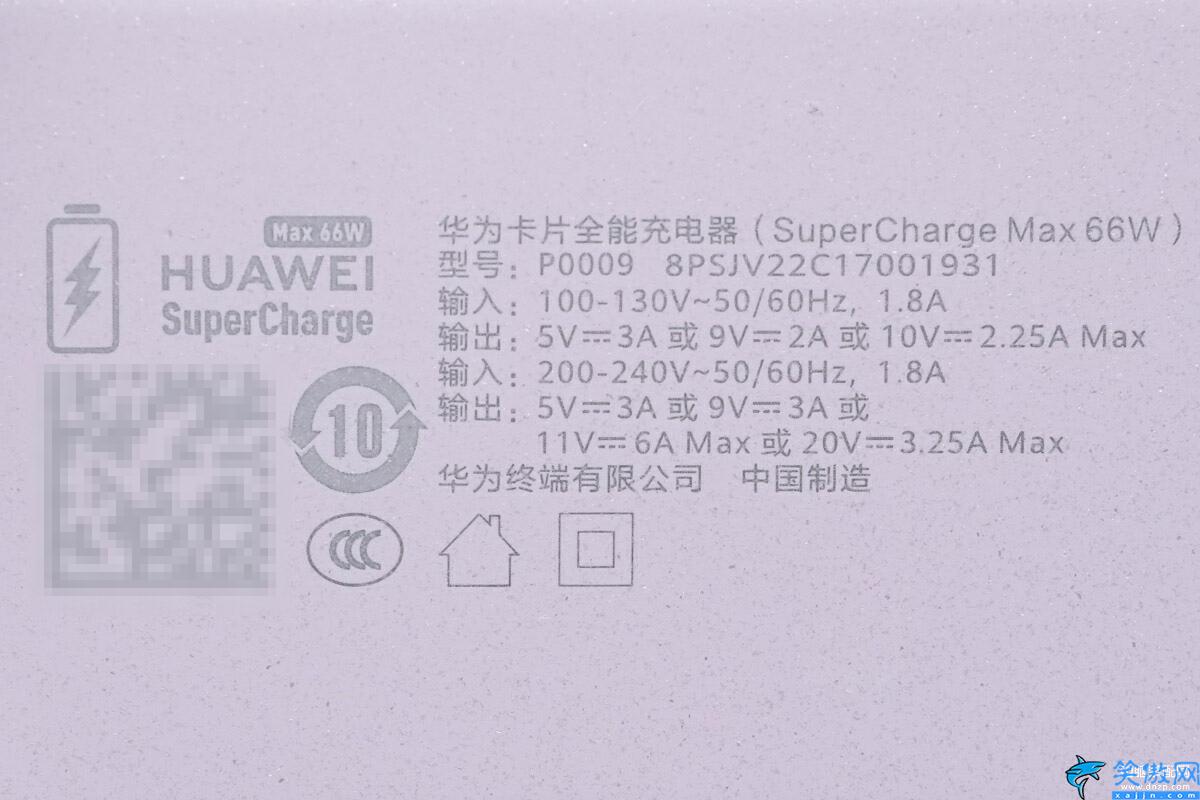

华为新款卡片全能充电器参数特写
型号：P0009 8PSJV22C17001931
输入：100-130V~50/60Hz 1.8A
输出：5V3A、9V2A、10V2.25A
输入：200-240V~50/60Hz 1.8A
输出：5V3A、9V3A、11V6A、20V3.25A
产品已经通过了CCC认证，华为终端技术有限公司制造。
重量

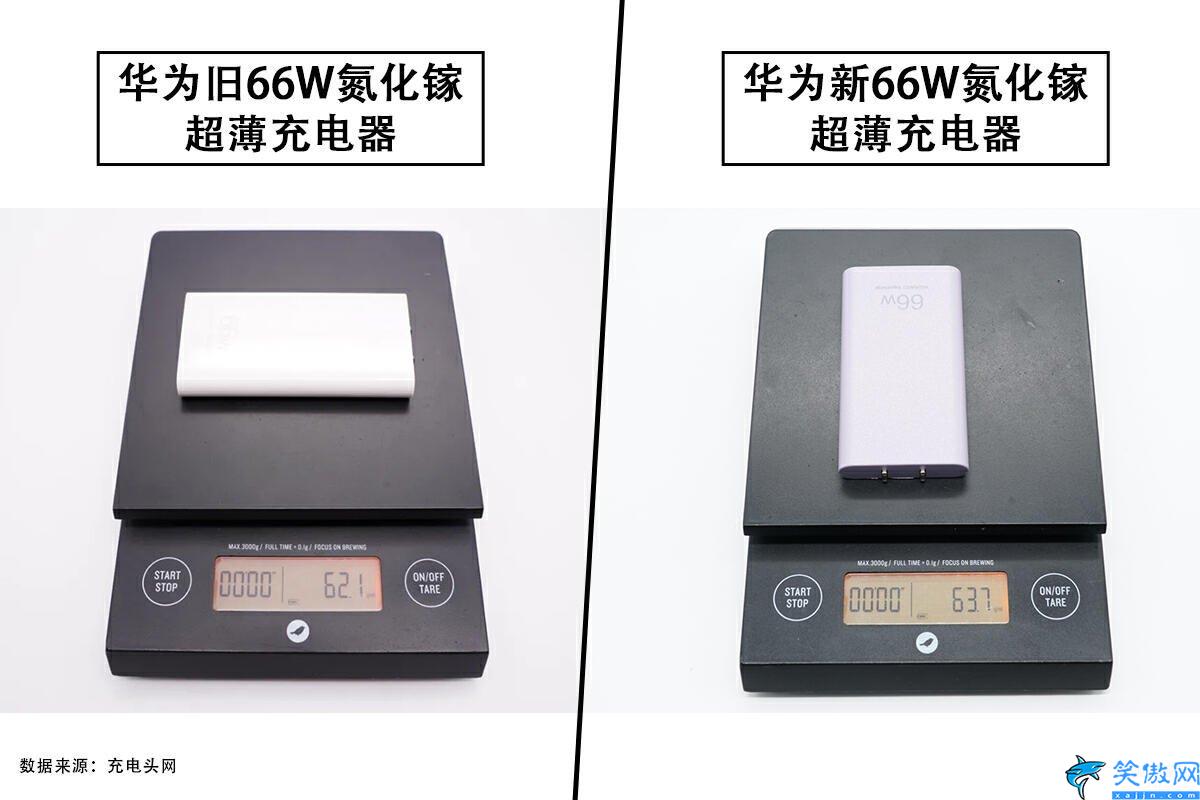

华为老款充电器的重量约为62g，华为新款卡片全能充电器净重约为64g。
内部结构

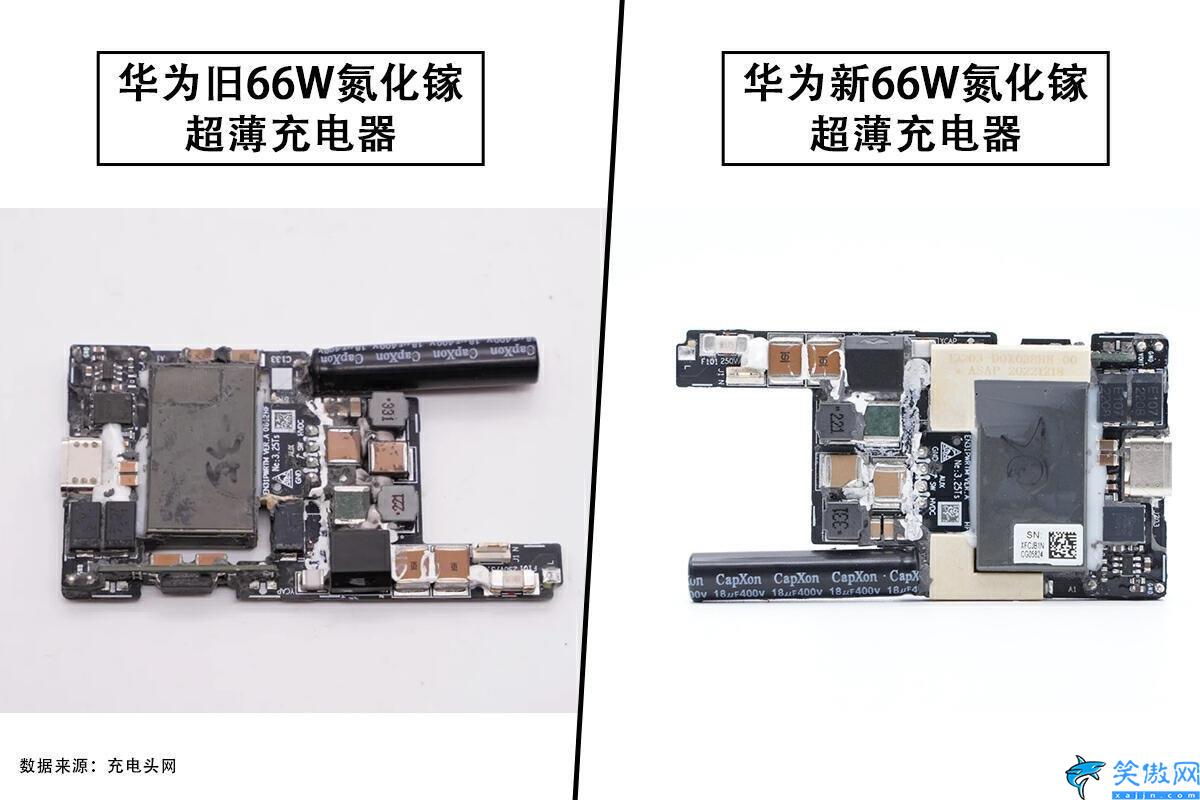

正面布局
华为老款充电器PCB板正面可见高压电解电容、MLCC贴片电容、电感、平面变压器等。华为新款卡片全能充电器PCBA模块正面一览，左上角焊接取电插脚，保险丝，陶瓷X2安规电容，滤波电感，压敏电阻，气体放电管，左下角焊接一颗高压滤波电容。在右侧是平面变压器和同步整流电路。

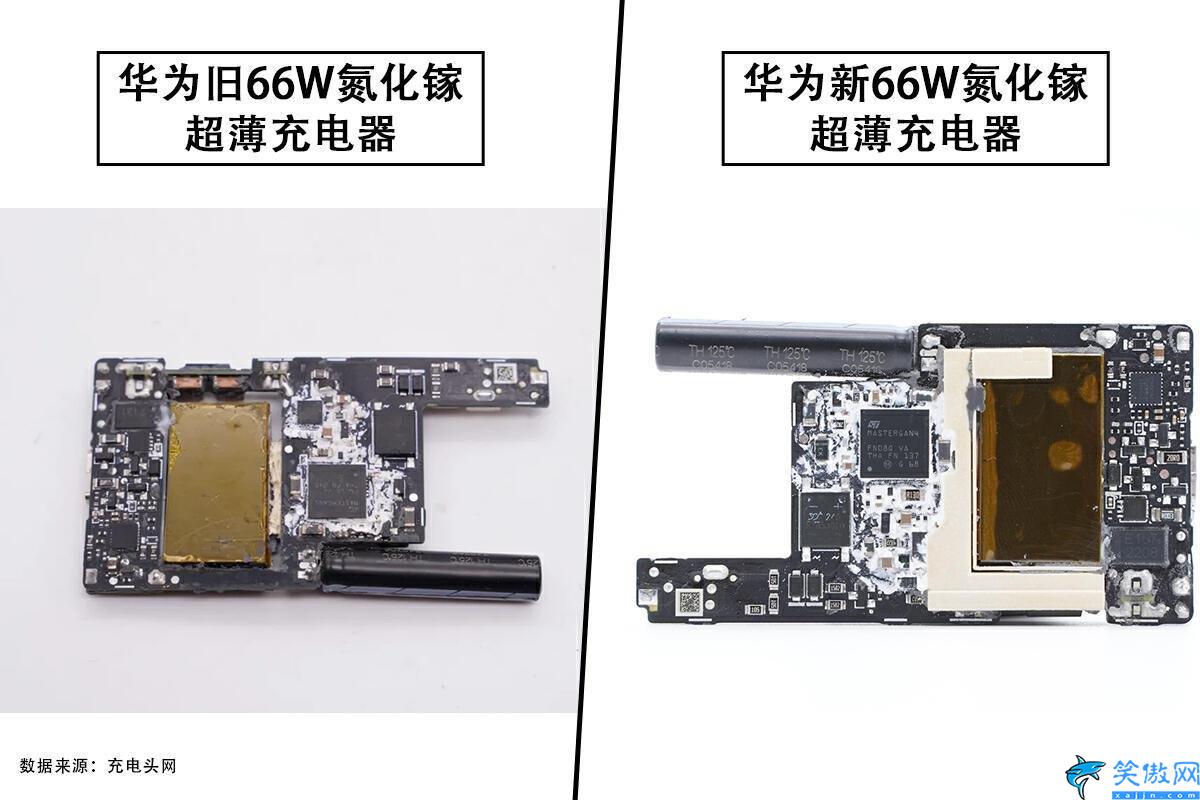

背面布局
华为老款充电器PCB板背面同样可见平面变压器，同时还能看到整流桥、氮化镓功率器件等。华为新款卡片全能充电器PCBA模块背面焊接整流桥，半桥氮化镓芯片，协议芯片和滤波电容。其中变压器磁芯采用塑料框架进行绝缘。
做工用料
初级控制器
华为老款充电器采用的氮化镓芯片是来自意法半导体的MASTERGAN1。这是一颗半桥氮化镓芯片，内置两颗GaN功率器件以及驱动器，采用9*9*1mm的QFN封装，集成度非常高。650V耐压，150mΩ导阻，工作电流10A。
华为新款卡片全能充电器采用的氮化镓半桥芯片来自ST意法半导体，型号为MASTERGAN4，是一颗半桥氮化镓合封芯片，芯片内置两颗耐压650V，导阻225mΩ的氮化镓开关管和半桥驱动器，工作电流6.5A，适用于ACF和LLC开关电源应用。

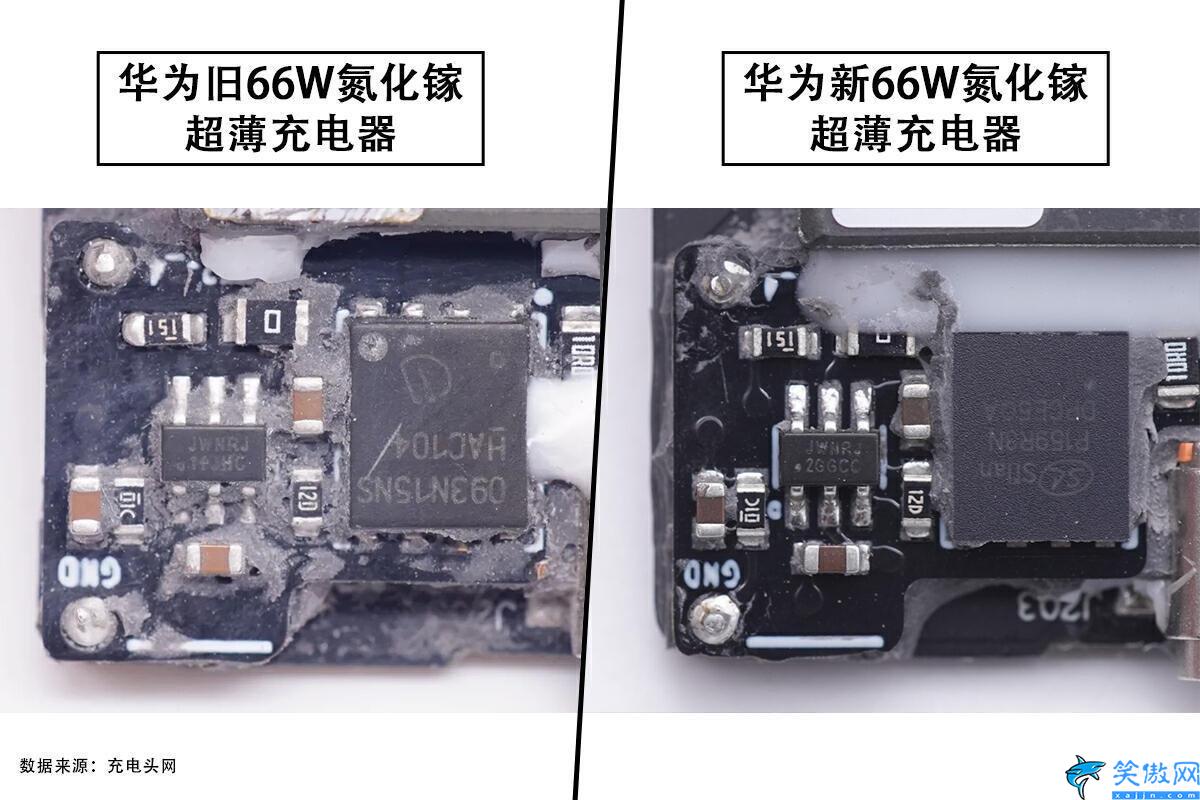

同步整流控制器
华为老款充电器同步整流芯片丝印JWNRJ，华为新款卡片全能充电器同步整流芯片丝印JWNRJ。
协议芯片

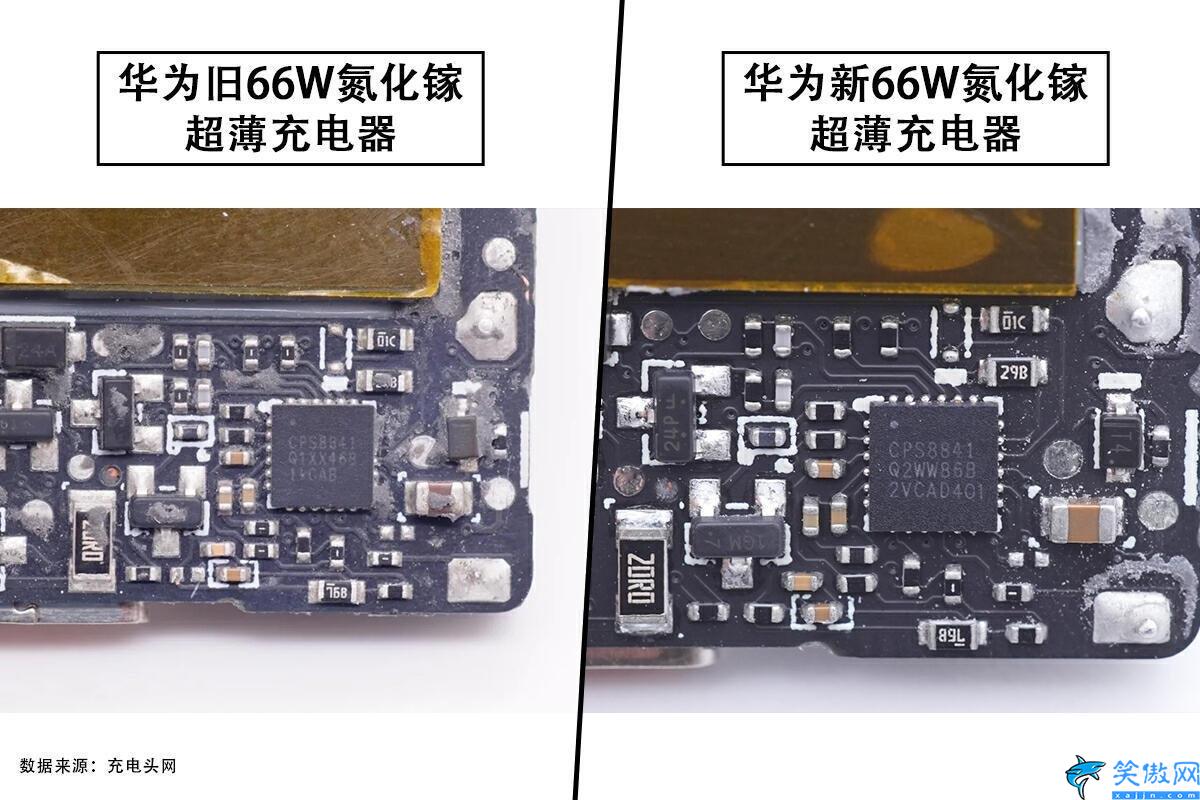

华为老款充电器的协议芯片型号CPS8841。该芯片采用QFN4x4封装，输入电压范围3-22V，兼容多种充电协议，包括USB PD3.0、BC1.2、QC2.0等，这里还额外加入了华为超级快充协议。
华为新款卡片全能充电器的协议芯片来自易冲半导体，型号CPS8841，是一款高度集成的USB PD3.0协议芯片，集成PPS快充，并支持UFCS融合快充和华为SCP快充等充电协议。芯片内部集成恒压恒流控制，支持I2C通信，3个GPIO引脚的加入，使用更加灵活。

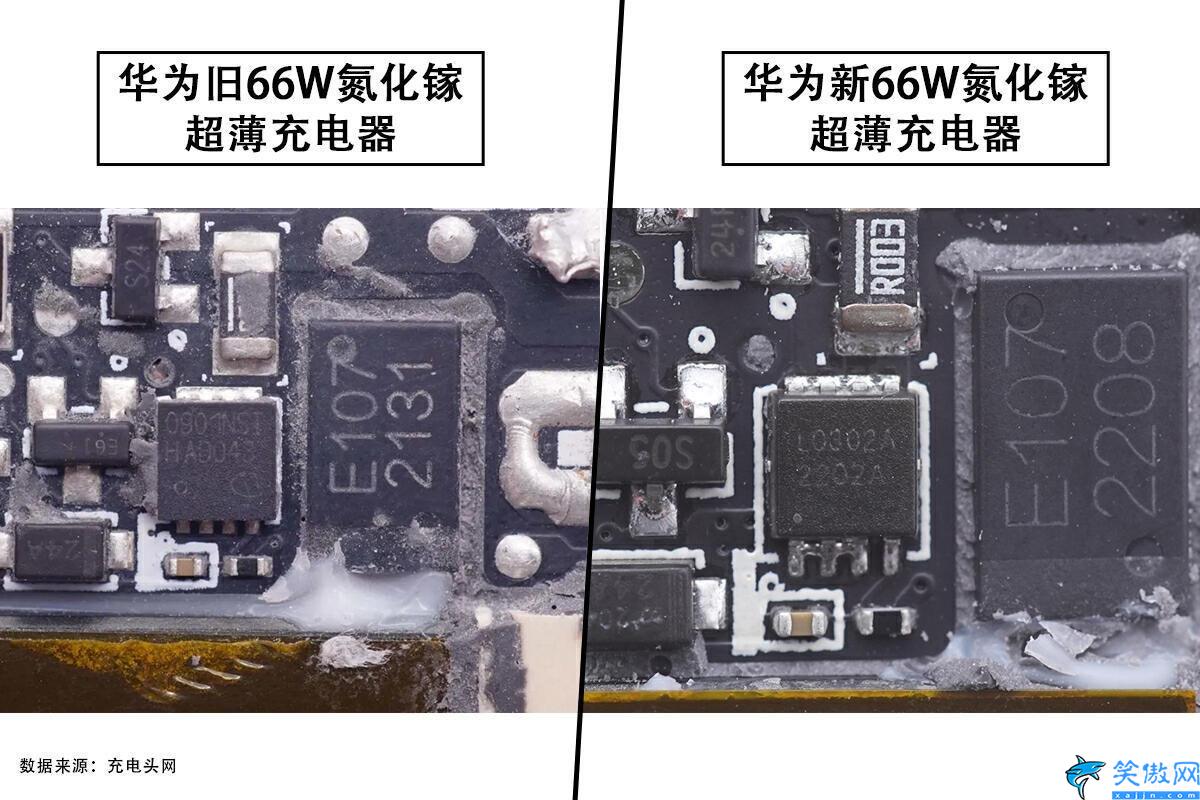

VBUS开关管
华为老款充电器采用来自英飞凌的输出VBUS开关管。华为新款卡片全能充电器输出VBUS开关管丝印L0302A。
同步整流管

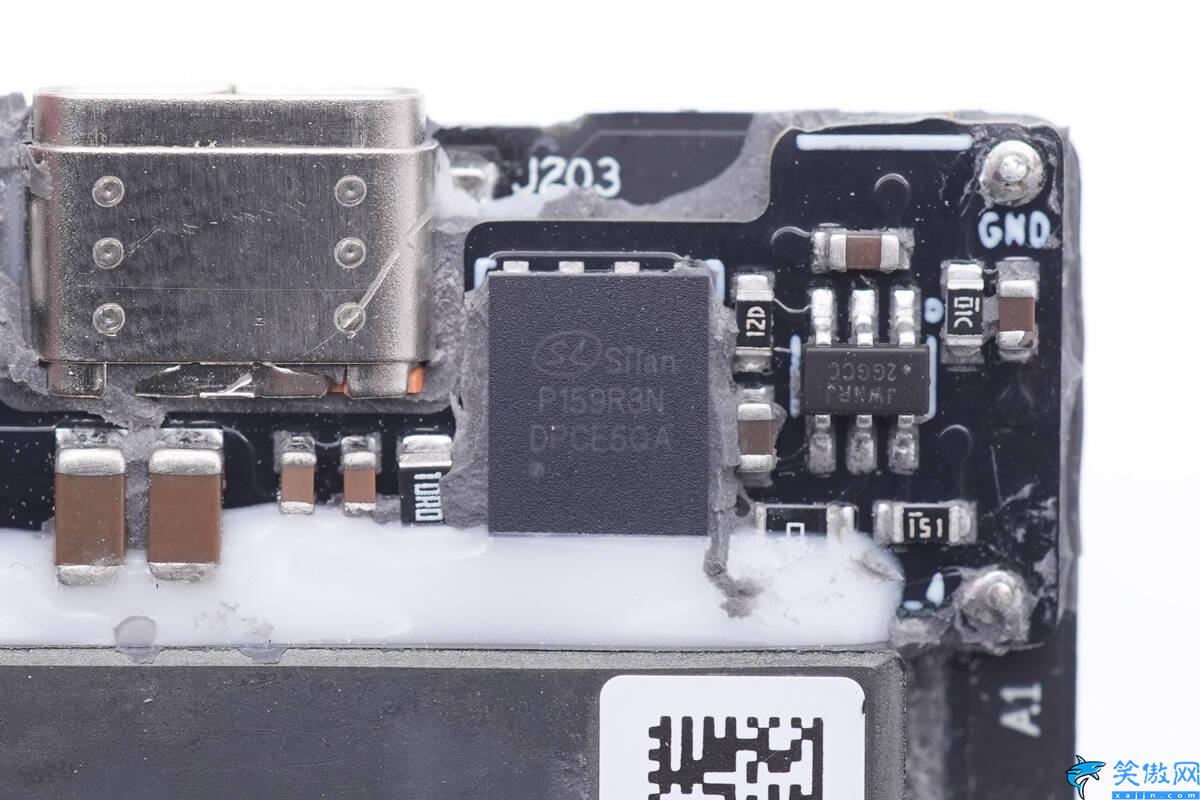

华为新款卡片全能充电器同步整流管来自士兰微，型号SVGP159R3NL5A，是一颗耐压150V的NMOS，导阻7.9mΩ，采用DFN5*6封装。
电容

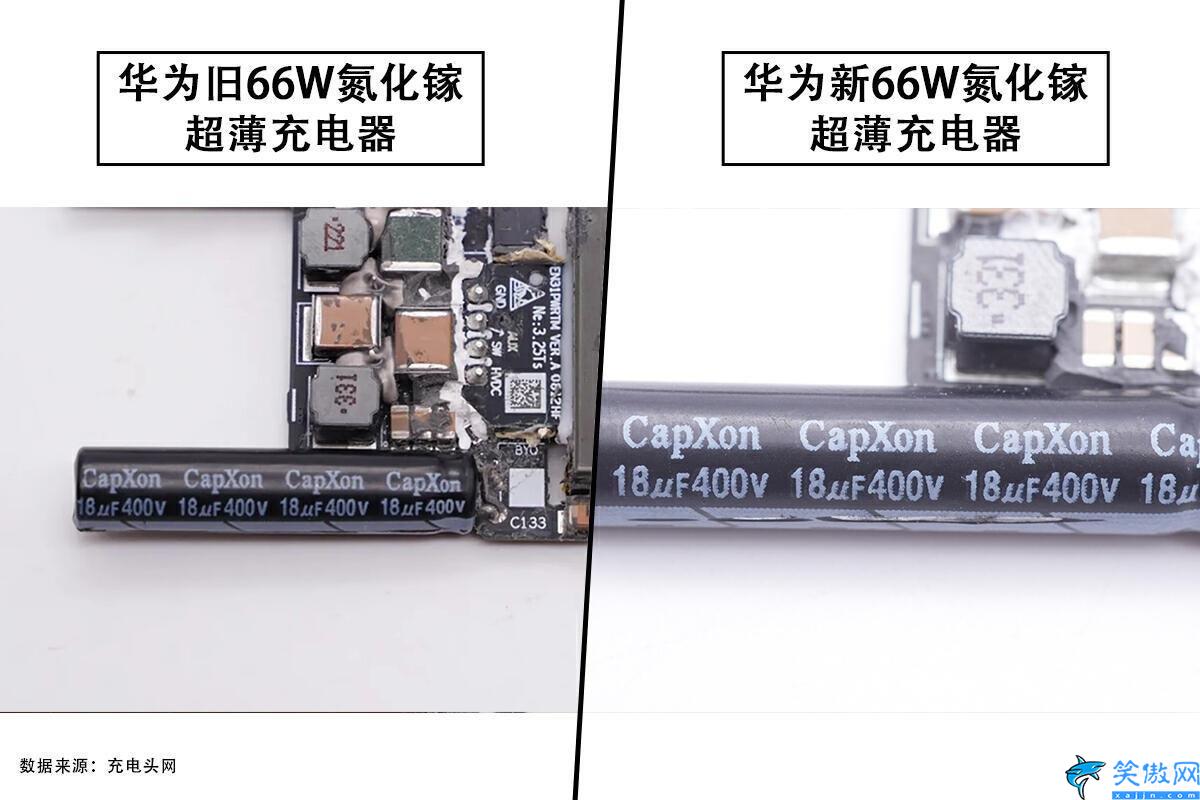

华为老款充电器输入滤波高压电解电容来自CapXon丰宾，规格为400V 18μF，用于输入滤波。同时由于体型细长，所以也叫做笔形电解电容。华为新款卡片全能充电器高压滤波电容来自CapXon丰宾，规格为18μF400V，TH系列，125℃耐热。
产品性能
协议

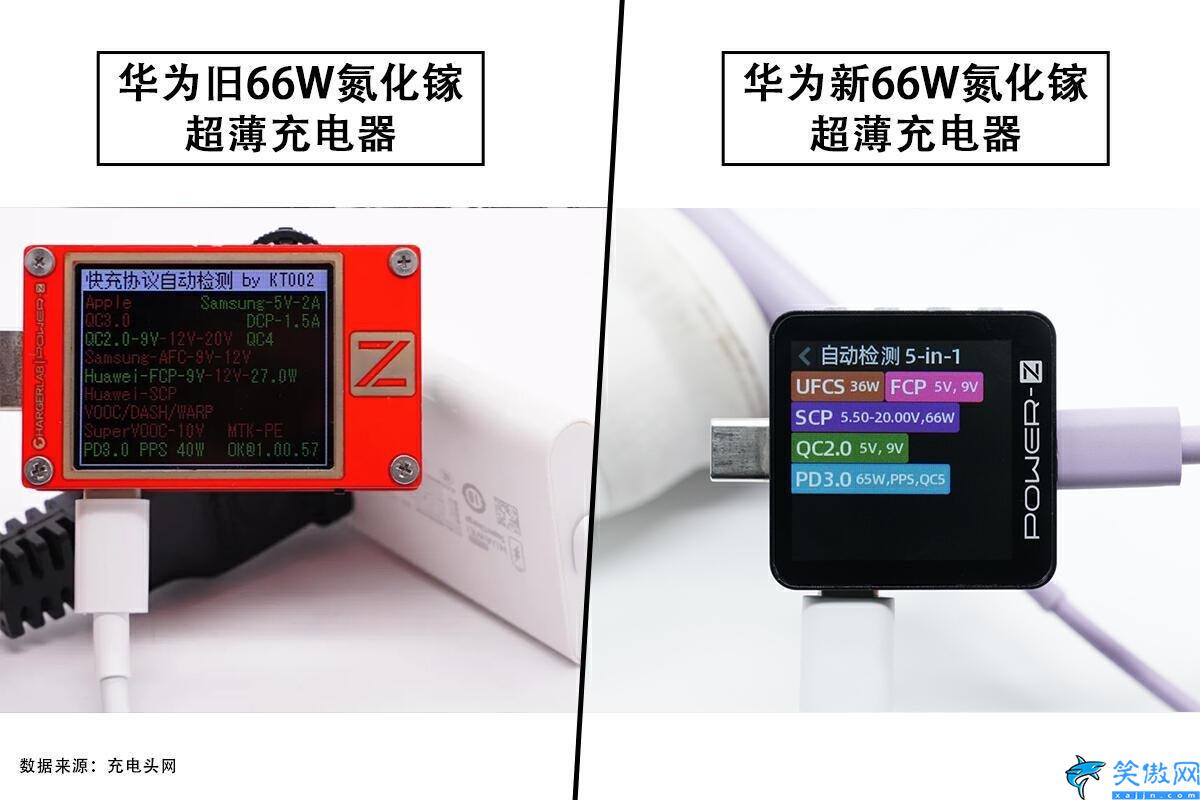

协议方面，华为老款充电器支持Samsung 5V2A、DCP协议，以及QC2.0、FCP、PD3.0 PPS等快充协议，PD快充的最大输出功率为40W。使用ChargerLAB POWER-Z KM002C测得华为新款卡片全能充电器支持UFCS、FCP、SCP、QC2.0/5、PD3.0、PPS快充协议。

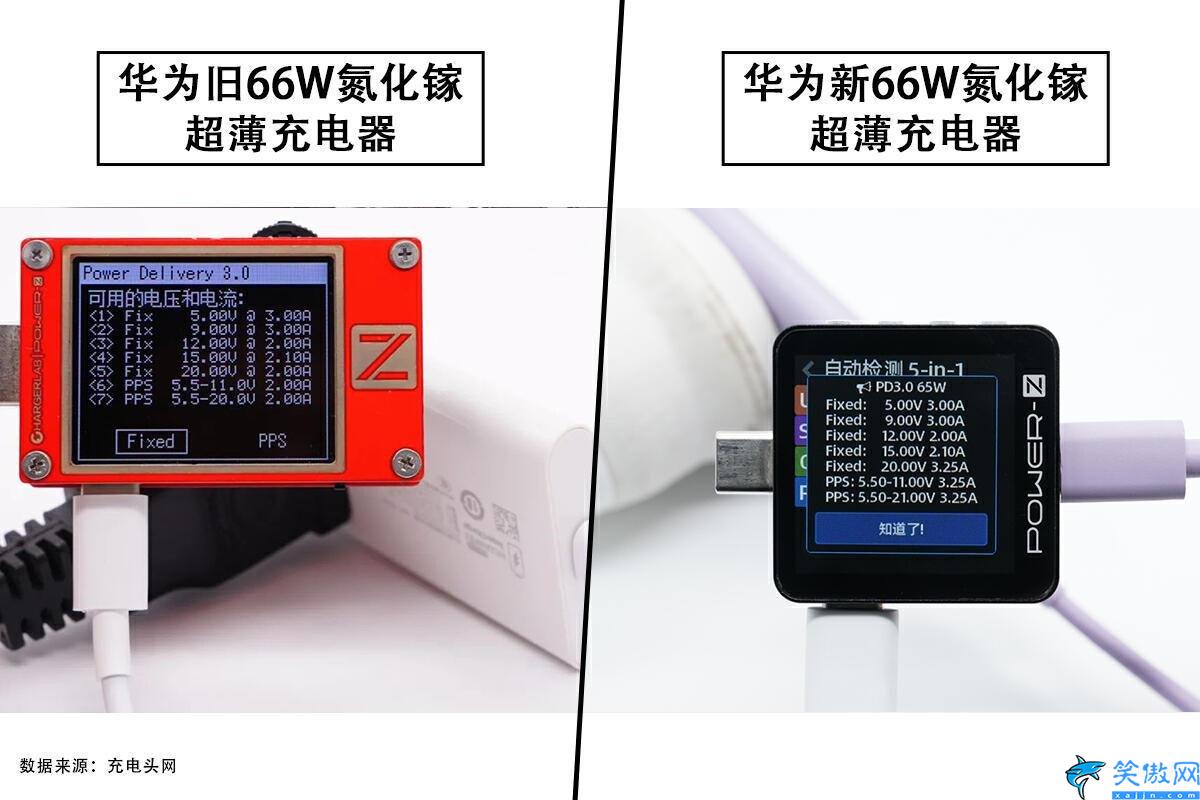

PDO
华为老款充电器具备5V3A、9V3A、12V2A、15V2.1A、20V2A五组固定电压档位，以及5.5-11V 2A和5.5-20V 2A两组PPS电压档位。华为新款卡片全能充电器具备5V3A、9V3A、12V2A、15V2.1A、20V3.25A五组固定电压档位，以及5.5-11V3.25A、5.5-21V3.25A两组PPS电压档位。
充电头网总结

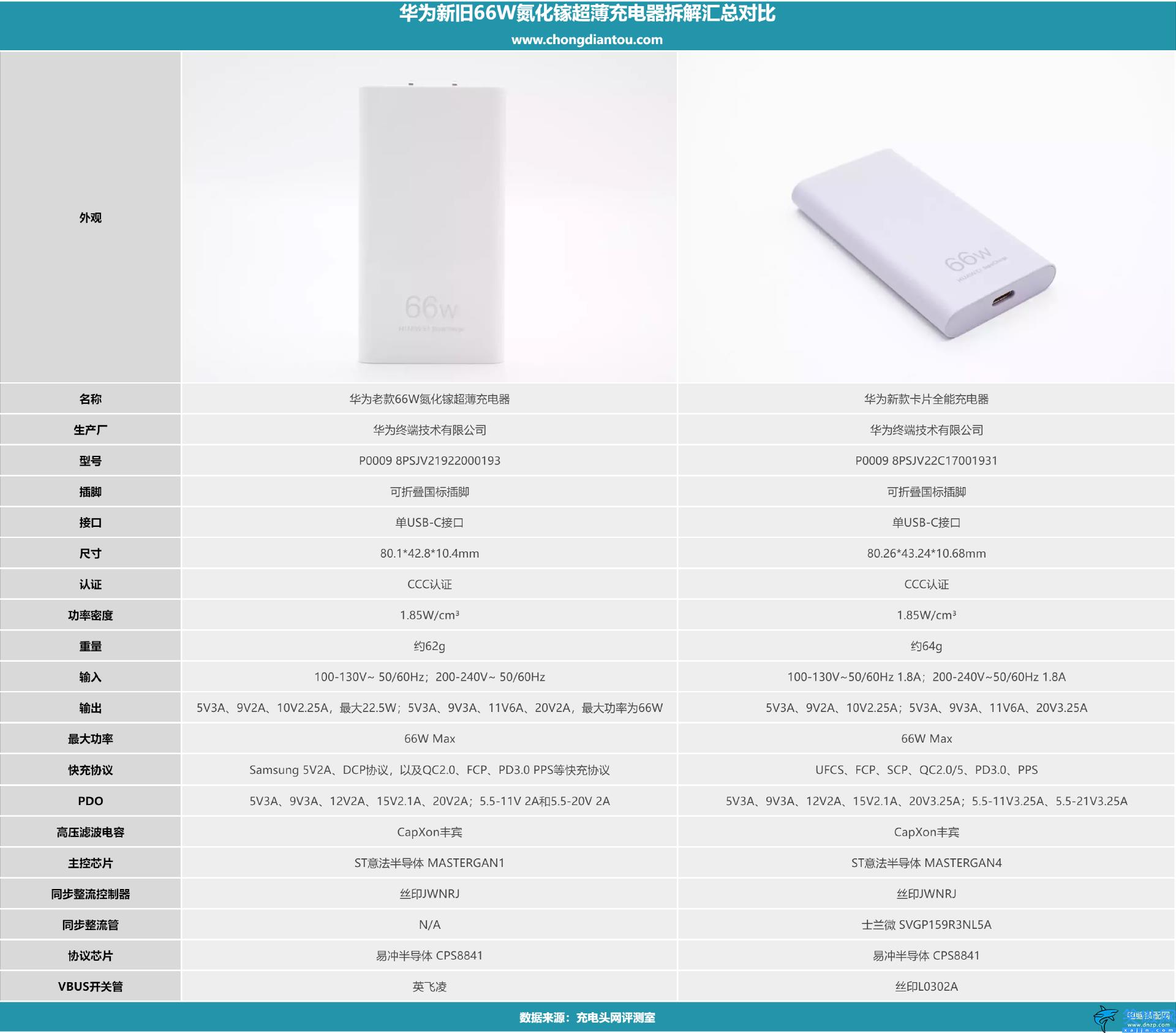

最后附上华为两款新旧66W氮化镓超薄充电器对比表格，方便大家对比两款产品之间的区别。
两款充电器外观设计几乎一样，采用可折叠国标插脚，功率范围66W输出。华为老款66W氮化镓充电器重量大约62克，华为新款66W氮化镓充电器重量大约64克。这两款充电器都支持PD3.0快充协议，均获得3C认证。两款充电器均使用 ST意法半导体生产的主控芯片，两款华为66W氮化镓充电器的同步整流控制器均丝印JWNRJ。
两款华为66W氮化镓充电器功率密度均达到1.85W/cm³，两款充电器都具有优秀的功率密度，处于目前市场同类产品领先地位。
