墙壁插座怎么接线图解 秒懂:开关插座安装接线过程

哈喽,小伙伴们你们好,今天李楚涵来说说墙壁插座怎么接线图解,开关插座安装接线过程的看法,您是否需要接线,插座,开关插座,墙壁,过程的一系列最新干货分享和实用技巧?学习任何一门技术都需要从基础开始,这篇文章将会为你讲解一些基础知识。

开关插座安装知识

1、材料要求:

(1)各型开关:规格型号必须符合设计要求,并有产品合格证。

(2)各型插座、规格型号必须符合设计要求,并有产品合格证。

(3)塑料(台)板:应具有足够的强度。塑料(台)板应平整,无弯翘变形等现象,并有产品合格证。

(4)木制(台)板:其厚度应符合设计要求和施工验收规范的规定。其板面应平整,无劈裂和弯翘变形现象,油漆层完好无脱落。

(5)其他材料:金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。2、主要机具:

(1)红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。

(2)手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

3、作业条件:

(1)各种管路、盒子已经敷设完毕。盒子收口平整。

(2)线路的导线已穿完,并已做完绝缘摇测。

(3)墙面的浆活、油漆及壁纸等内装修工作均已完成。

开关插座安装顺序

1、先在图纸上寻找到开关插座的具体位置,在平面图上的样子有点像英文的“F”。

2、用事先准备好的插座外盒框画出一个大致的框架,这个工具对定位的整齐很有帮助。

3、测量垂直方向上的电线管材的走位距离墙边的距离。

4、在墙角测出同样宽度的位置。

5、根据刚才测量的点的位置就可以用弹线画出两条垂直线。

6、切割机沿着弹线进行切割。

7、电钻出场,开出合适的管材槽,槽的深度要和管材的直径匹配,管材才能对号入座,而且开得是否整齐能反应一支施工队伍的水平和经验。

8、把一个线盒孔打开,并从盒内向外嵌入一个接头。

9、做好了线盒,将其嵌入开好的墙体内。

10、算好管材从线盒到地面的距离,保证弯折顺畅,管材不破裂。

11、将管材和线盒连接起来了,弯折处正好顺畅地架在地面上。

12、新管材的穿线可以不用到钢丝,但如果是穿贵重的音响线或者长距离的穿线比较规范的做法就要用到钢丝了。13、先将钢丝的一头打个钩,防止尖头划坏管材内部。

14、将钢丝慢慢插入管材,缓缓推动,避免过快而导致管材内部的划伤。

15、钢丝从另一头出来后,和电线拧在一起,慢慢将电线拉入管材,钢丝其实就是这个过程中的引线。

16、电线到线盒后,管材之间用配套的接头连接起来。

17、作为隐蔽工程,接口环节一定要闭合、无破损的。

18、另一头的电线要及时用压线帽进行保护。

19、线头部分规范的做法是全部藏入线盒,但线头长度的控制是个细节问题,不多不少才算是规范。

20、穿线部分完成,在经过测量电路是否通畅等一系列验收之后才能用水泥平整地填补。

21、吊顶上的电线穿线流程也基本如此,只是一般由于吊顶多走的是灯头线,所以只需穿红色的火线和蓝色的零线。

开关插座安装技巧

1、开关插座不能装在瓷砖的花片和腰线上。

2、开关插座底盒在瓷砖开孔时,边框不能比底盒大2mm以上,也不能开成圆孔。为保证以后安装开关、插座,底盒边应尽量与瓷砖相平,这样以后安装时就不需另找比较长的螺丝。

3、装开关插座的位置不能有两块以上的瓷砖被破坏,并且尽量使其安装在瓷砖正中间。

4、装龙头处开孔必须开成圆孔,不能开成方孔,而且也不能开成“U”型,再在“U”型孔中补一块,开孔的大小不能超过管径的2mm以上,并且出水口边也须与瓷砖平齐。

5、插座安装时,明装插座距地面应不低于1.8米。

6、暗装插座距地面不低于0.3米,为防止儿童触电、用手指触摸或金属物插捅电源的孔眼,一定要选用带有保险挡片的安全插座。

7、单相二眼插座的施工接线要求是:当孔眼横排列时为“左零右火”,竖排列时为“上火下零”。

8、单相三眼插座的接线要求是:最上端的接地孔眼一定要与接地线接牢、接实、接对,绝不能不接,余下的两孔眼按“左零右火”的规则接线,值得注意的是零线与保护接地线切不可错接或接为一体。

9、电冰箱应使用独立的、带有保护接地的三眼插座。严禁自做接地线接于煤气管道上,以免发生严重的火灾事故;为保证家人的绝对安全,抽油烟机的插座也要使用三眼插座,接地孔的保护绝不可掉以轻心。

10、卫生间常用来洗澡冲凉,易潮湿,不宜安装普通型插座,要应选用防水型开关,确保人身安全。

11、安装开关时,暗装开关要求距地面1.2米-1.4米,距门框水平距离150毫米-200毫米。

怎样监督的开关插座安装工作

开关插座安装的监督工作首先要注意留意装修工人挑选开关插座的质量,其次是监督装修工人装修过程中是否偷工减料。以下是对开关插座安装工作的质量要求: 1、保证项目

插座连接的保护接地线措施及相线与中性线的连接导线位置必须符合施工验收规范有关规定。

插座使用的漏电开关动作应灵敏可靠。

检验方法:观察检查和检查安装记录。

2、基本项目:

(1)开关、插座的安装位置正确。盒子内清洁,无杂物,表面清洁、不变形,盖板紧贴建筑物的表面。

(2)开关切断相线。导线进入器具处绝缘良好,不伤线芯。插座的接地线单独敷设。

检验方法:观察和通电检查。

3、允许偏差项目

(1)明开关,插座的底板和暗装开关、插座的面板并列安装。

(2)插座的高度差允许为0.5mm。

(3)同一场所的高度差为5mm。

(4)面板的垂直允许偏差0.5mm。

检验方法:吊线、尺量检查。

家里墙壁开关插座烧坏了怎么更换?

多数人碰到这样情况会不怎么来办,因为像这样的情况,基本上线路是电工负责安装,自己又不懂电路知识,该怎么办?其实今天就想和大家分享一下,开关插座的安装知识?到底有没有你想得这么复杂。其实只要你稍微了解一下电路知识,即可以亲自动手安装和更换了。下面将我亲自动手安装的各详细的安装步骤图一起贴上。

墙壁插座怎么接线图解,开关插座安装接线过程

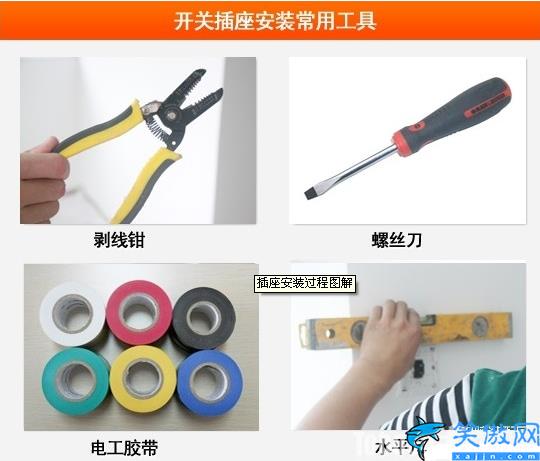

首先我们要把墙壁开关插座安装工具准备好开关插座安装工具:测量要用的卷尺(但水平尺也可以进行测量的),线坠,钻孔时要用的电钻和扎锥,手用绝缘手套和剥线钳等。墙壁开关插座安装准备:在电路电线、底盒安装以及封面装修完成后安装。墙壁开关插座的安装需要满足重要作业条件,第一要安装的墙面要刷白,油漆和壁纸在装修工作完成后才可开始操作。一些电路管道和盒子需铺设完毕,要完成绝缘遥测。动手安装时天气要晴朗,房屋要通风干燥,要切断开关闸刀电箱电源。

墙壁插座怎么接线图解,开关插座安装接线过程

插座安装过程:

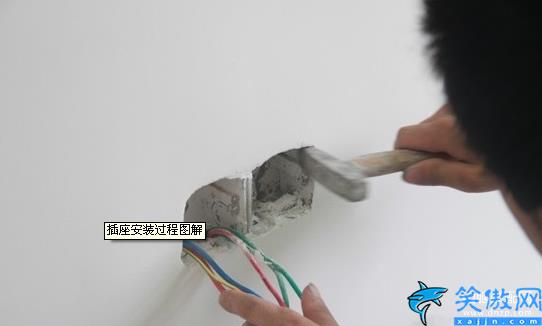

第一次安装电源墙壁开关插座要保证它的安全和耐用性,建议咨询一下专业装修工人来告诉你安装方法。如果亲自动手安装及更换开关盒,要先用手机拍几张开关内部原本的接线图,在拆卸时对开关插座盒中的接线要必须认清楚。安装工作要仔细进行,不允许出现接错线和漏掉一支线未接的情况。开关安装流程主要以清洁到接线到固定来安装。第一步,墙壁开关插座底盒在拆卸完好后,过对底盒墙内部清洁。

开关插座安装:首先将安装位置卫生处理好,打扫干净把灰尘和杂物清除。开关插座安装于木工油漆工等之后进行,对于长期用的底盒子会在所难免堆积灰尘。开关插座底盒进行灰尘杂质清理干净,并用抹布把盒内残存灰尘擦净。这样做防止杂质影响电路工作。第二步,电源线处理:

墙壁插座怎么接线图解,开关插座安装接线过程

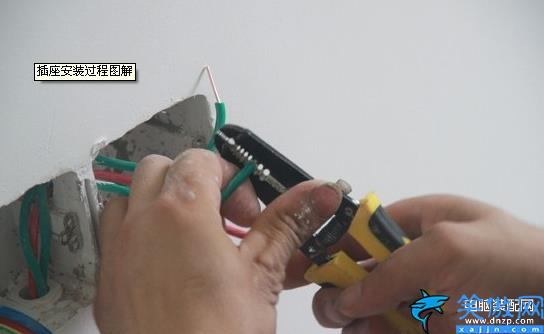

开关插座安装:将盒内甩出的导线留出一段将来要维修的长度,然后把线削出一些线芯,注意削线芯时不要碰伤线芯。若是这时有些想不起来,看一下你拍下的几张手机图,看明白后,将导线按顺时针方向缠绕在开关插座对应的接线柱上,然后旋紧压头,这一步骤要求线芯不得外露。第三步,插座三线接线方法:

墙壁插座怎么接线图解,开关插座安装接线过程

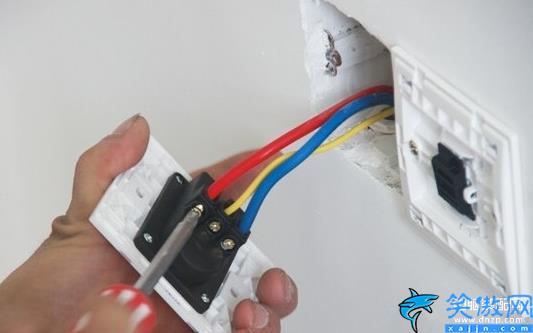

开关插座安装:火线、零线和地线需要与插座的接口连接正确。火线按图,把它接入开关2个孔中的一个A标记内,把另外一个孔中留出绝缘线接入下面的插座3个孔中的L孔内过行对接。零线接入插座3个孔中的N孔内接牢。地线接入插座3个孔中的E孔内接牢。若零线与地线错接,使用电器时会出现黑灯及开关跳闸现象。第四步,开关插座固定安装:

墙壁插座怎么接线图解,开关插座安装接线过程

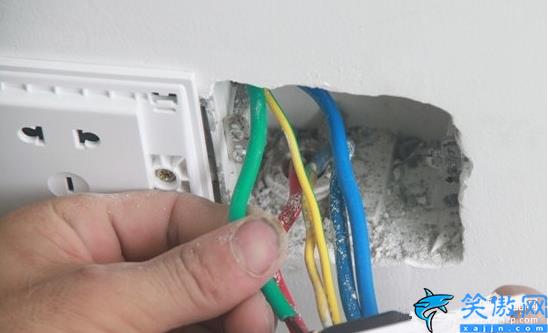

墙壁开关插座安装:将导线按各自的位置从开关插座的线孔中穿出。先将底盒子内留出的导线由塑料台的出线孔中穿出来,再把塑料台紧紧贴在墙面中,在用螺丝把它固定在底盒子上。固定好后,将导线按刚刚打开盒时的接线方式,把各自的位置从开关插座的线孔中穿出来,并把导线压紧压牢。

第五步,墙壁开关插座面板固定,将墙壁开关插座紧贴于塑料台上,方向位置摆正,然后用工具把螺丝固定牢,最后盖上装饰板。

来源:网络。开关插座安装知识

1、材料要求:

(1)各型开关:规格型号必须符合设计要求,并有产品合格证。

(2)各型插座、规格型号必须符合设计要求,并有产品合格证。

(3)塑料(台)板:应具有足够的强度。塑料(台)板应平整,无弯翘变形等现象,并有产品合格证。

(4)木制(台)板:其厚度应符合设计要求和施工验收规范的规定。其板面应平整,无劈裂和弯翘变形现象,油漆层完好无脱落。

(5)其他材料:金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。2、主要机具:

(1)红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。

(2)手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

3、作业条件:

(1)各种管路、盒子已经敷设完毕。盒子收口平整。

(2)线路的导线已穿完,并已做完绝缘摇测。

(3)墙面的浆活、油漆及壁纸等内装修工作均已完成。

开关插座安装顺序

1、先在图纸上寻找到开关插座的具体位置,在平面图上的样子有点像英文的“F”。

2、用事先准备好的插座外盒框画出一个大致的框架,这个工具对定位的整齐很有帮助。

3、测量垂直方向上的电线管材的走位距离墙边的距离。

4、在墙角测出同样宽度的位置。

5、根据刚才测量的点的位置就可以用弹线画出两条垂直线。

6、切割机沿着弹线进行切割。

7、电钻出场,开出合适的管材槽,槽的深度要和管材的直径匹配,管材才能对号入座,而且开得是否整齐能反应一支施工队伍的水平和经验。

8、把一个线盒孔打开,并从盒内向外嵌入一个接头。

9、做好了线盒,将其嵌入开好的墙体内。

10、算好管材从线盒到地面的距离,保证弯折顺畅,管材不破裂。

11、将管材和线盒连接起来了,弯折处正好顺畅地架在地面上。

12、新管材的穿线可以不用到钢丝,但如果是穿贵重的音响线或者长距离的穿线比较规范的做法就要用到钢丝了。13、先将钢丝的一头打个钩,防止尖头划坏管材内部。

14、将钢丝慢慢插入管材,缓缓推动,避免过快而导致管材内部的划伤。

15、钢丝从另一头出来后,和电线拧在一起,慢慢将电线拉入管材,钢丝其实就是这个过程中的引线。

16、电线到线盒后,管材之间用配套的接头连接起来。

17、作为隐蔽工程,接口环节一定要闭合、无破损的。

18、另一头的电线要及时用压线帽进行保护。

19、线头部分规范的做法是全部藏入线盒,但线头长度的控制是个细节问题,不多不少才算是规范。

20、穿线部分完成,在经过测量电路是否通畅等一系列验收之后才能用水泥平整地填补。

21、吊顶上的电线穿线流程也基本如此,只是一般由于吊顶多走的是灯头线,所以只需穿红色的火线和蓝色的零线。

开关插座安装技巧

1、开关插座不能装在瓷砖的花片和腰线上。

2、开关插座底盒在瓷砖开孔时,边框不能比底盒大2mm以上,也不能开成圆孔。为保证以后安装开关、插座,底盒边应尽量与瓷砖相平,这样以后安装时就不需另找比较长的螺丝。

3、装开关插座的位置不能有两块以上的瓷砖被破坏,并且尽量使其安装在瓷砖正中间。

4、装龙头处开孔必须开成圆孔,不能开成方孔,而且也不能开成“U”型,再在“U”型孔中补一块,开孔的大小不能超过管径的2mm以上,并且出水口边也须与瓷砖平齐。

5、插座安装时,明装插座距地面应不低于1.8米。

6、暗装插座距地面不低于0.3米,为防止儿童触电、用手指触摸或金属物插捅电源的孔眼,一定要选用带有保险挡片的安全插座。

7、单相二眼插座的施工接线要求是:当孔眼横排列时为“左零右火”,竖排列时为“上火下零”。

8、单相三眼插座的接线要求是:最上端的接地孔眼一定要与接地线接牢、接实、接对,绝不能不接,余下的两孔眼按“左零右火”的规则接线,值得注意的是零线与保护接地线切不可错接或接为一体。

9、电冰箱应使用独立的、带有保护接地的三眼插座。严禁自做接地线接于煤气管道上,以免发生严重的火灾事故;为保证家人的绝对安全,抽油烟机的插座也要使用三眼插座,接地孔的保护绝不可掉以轻心。

10、卫生间常用来洗澡冲凉,易潮湿,不宜安装普通型插座,要应选用防水型开关,确保人身安全。

11、安装开关时,暗装开关要求距地面1.2米-1.4米,距门框水平距离150毫米-200毫米。

怎样监督的开关插座安装工作

开关插座安装的监督工作首先要注意留意装修工人挑选开关插座的质量,其次是监督装修工人装修过程中是否偷工减料。以下是对开关插座安装工作的质量要求: 1、保证项目

插座连接的保护接地线措施及相线与中性线的连接导线位置必须符合施工验收规范有关规定。

插座使用的漏电开关动作应灵敏可靠。

检验方法:观察检查和检查安装记录。

2、基本项目:

(1)开关、插座的安装位置正确。盒子内清洁,无杂物,表面清洁、不变形,盖板紧贴建筑物的表面。

(2)开关切断相线。导线进入器具处绝缘良好,不伤线芯。插座的接地线单独敷设。

检验方法:观察和通电检查。

3、允许偏差项目

(1)明开关,插座的底板和暗装开关、插座的面板并列安装。

(2)插座的高度差允许为0.5mm。

(3)同一场所的高度差为5mm。

(4)面板的垂直允许偏差0.5mm。

检验方法:吊线、尺量检查。

家里墙壁开关插座烧坏了怎么更换?

多数人碰到这样情况会不怎么来办,因为像这样的情况,基本上线路是电工负责安装,自己又不懂电路知识,该怎么办?其实今天就想和大家分享一下,开关插座的安装知识?到底有没有你想得这么复杂。其实只要你稍微了解一下电路知识,即可以亲自动手安装和更换了。下面将我亲自动手安装的各详细的安装步骤图一起贴上。

墙壁插座怎么接线图解,开关插座安装接线过程

首先我们要把墙壁开关插座安装工具准备好开关插座安装工具:测量要用的卷尺(但水平尺也可以进行测量的),线坠,钻孔时要用的电钻和扎锥,手用绝缘手套和剥线钳等。墙壁开关插座安装准备:在电路电线、底盒安装以及封面装修完成后安装。墙壁开关插座的安装需要满足重要作业条件,第一要安装的墙面要刷白,油漆和壁纸在装修工作完成后才可开始操作。一些电路管道和盒子需铺设完毕,要完成绝缘遥测。动手安装时天气要晴朗,房屋要通风干燥,要切断开关闸刀电箱电源。

墙壁插座怎么接线图解,开关插座安装接线过程

插座安装过程:

第一次安装电源墙壁开关插座要保证它的安全和耐用性,建议咨询一下专业装修工人来告诉你安装方法。如果亲自动手安装及更换开关盒,要先用手机拍几张开关内部原本的接线图,在拆卸时对开关插座盒中的接线要必须认清楚。安装工作要仔细进行,不允许出现接错线和漏掉一支线未接的情况。开关安装流程主要以清洁到接线到固定来安装。第一步,墙壁开关插座底盒在拆卸完好后,过对底盒墙内部清洁。

开关插座安装:首先将安装位置卫生处理好,打扫干净把灰尘和杂物清除。开关插座安装于木工油漆工等之后进行,对于长期用的底盒子会在所难免堆积灰尘。开关插座底盒进行灰尘杂质清理干净,并用抹布把盒内残存灰尘擦净。这样做防止杂质影响电路工作。第二步,电源线处理:

墙壁插座怎么接线图解,开关插座安装接线过程

开关插座安装:将盒内甩出的导线留出一段将来要维修的长度,然后把线削出一些线芯,注意削线芯时不要碰伤线芯。若是这时有些想不起来,看一下你拍下的几张手机图,看明白后,将导线按顺时针方向缠绕在开关插座对应的接线柱上,然后旋紧压头,这一步骤要求线芯不得外露。第三步,插座三线接线方法:

墙壁插座怎么接线图解,开关插座安装接线过程

开关插座安装:火线、零线和地线需要与插座的接口连接正确。火线按图,把它接入开关2个孔中的一个A标记内,把另外一个孔中留出绝缘线接入下面的插座3个孔中的L孔内过行对接。零线接入插座3个孔中的N孔内接牢。地线接入插座3个孔中的E孔内接牢。若零线与地线错接,使用电器时会出现黑灯及开关跳闸现象。第四步,开关插座固定安装:

墙壁插座怎么接线图解,开关插座安装接线过程

墙壁开关插座安装:将导线按各自的位置从开关插座的线孔中穿出。先将底盒子内留出的导线由塑料台的出线孔中穿出来,再把塑料台紧紧贴在墙面中,在用螺丝把它固定在底盒子上。固定好后,将导线按刚刚打开盒时的接线方式,把各自的位置从开关插座的线孔中穿出来,并把导线压紧压牢。

第五步,墙壁开关插座面板固定,将墙壁开关插座紧贴于塑料台上,方向位置摆正,然后用工具把螺丝固定牢,最后盖上装饰板。
