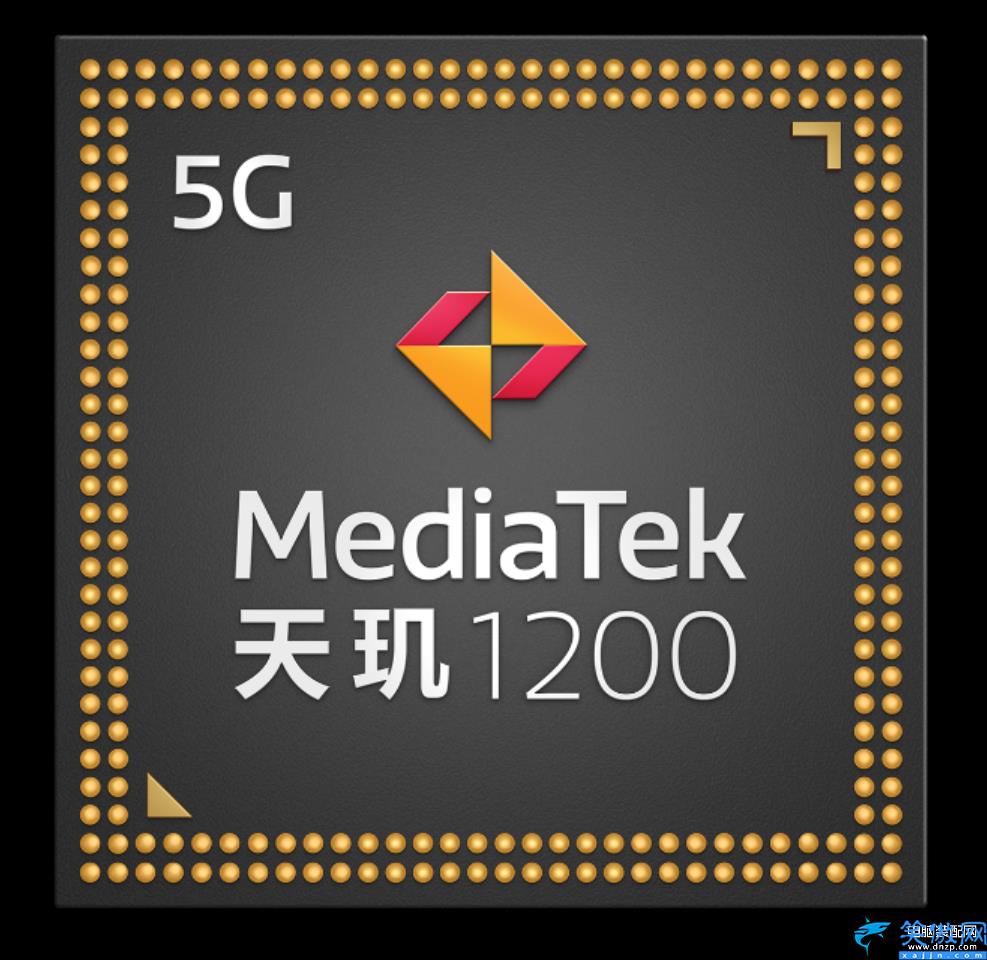

天玑1200处理器是联发科2021年推出的产品，其采用台积电6nm工艺制造，CPU采用8核心设计，具体是1个3GHz的A78大核心+3个2.6GHz的A78核心+4个2.0GHz的A55核心组成，GPU部分是ARM Mali-G77 MC9。
最高支持4通道LPDDR 4X-2133MHz内存，UFS 3.1闪存，I部分采用APU 3.0，支持4K 60FPS视频拍摄，值得QHD+ 90Hz或者FHD+ 168Hz的屏幕，集成了5G基带，支持SA和NSA双模5G，支持5G双载波聚合，双卡5G VoNR。
性能跑分上面，Geekbench 5测试中，CPU单核心975分，CPU多核心3500分，GPU部分在GFX 1080P测试中，天玑1200的成绩为89FPS ，GPU能耗方面，在GFXBench曼哈顿 3.1 的测试中天玑1200的能耗是7.8W，光看这个数据估计没有什么感觉，我们可以拿天玑1200的竞争对手骁龙870的数据看看。
骁龙870在Geekbench 5测试中，CPU单核心1035分，CPU多核心3475分，GPU部分在GFX 1080P测试中，骁龙870的成绩为100FPS ，GPU能耗方面，在GFXBench曼哈顿 3.1 的测试中骁龙870的能耗是5.7W。

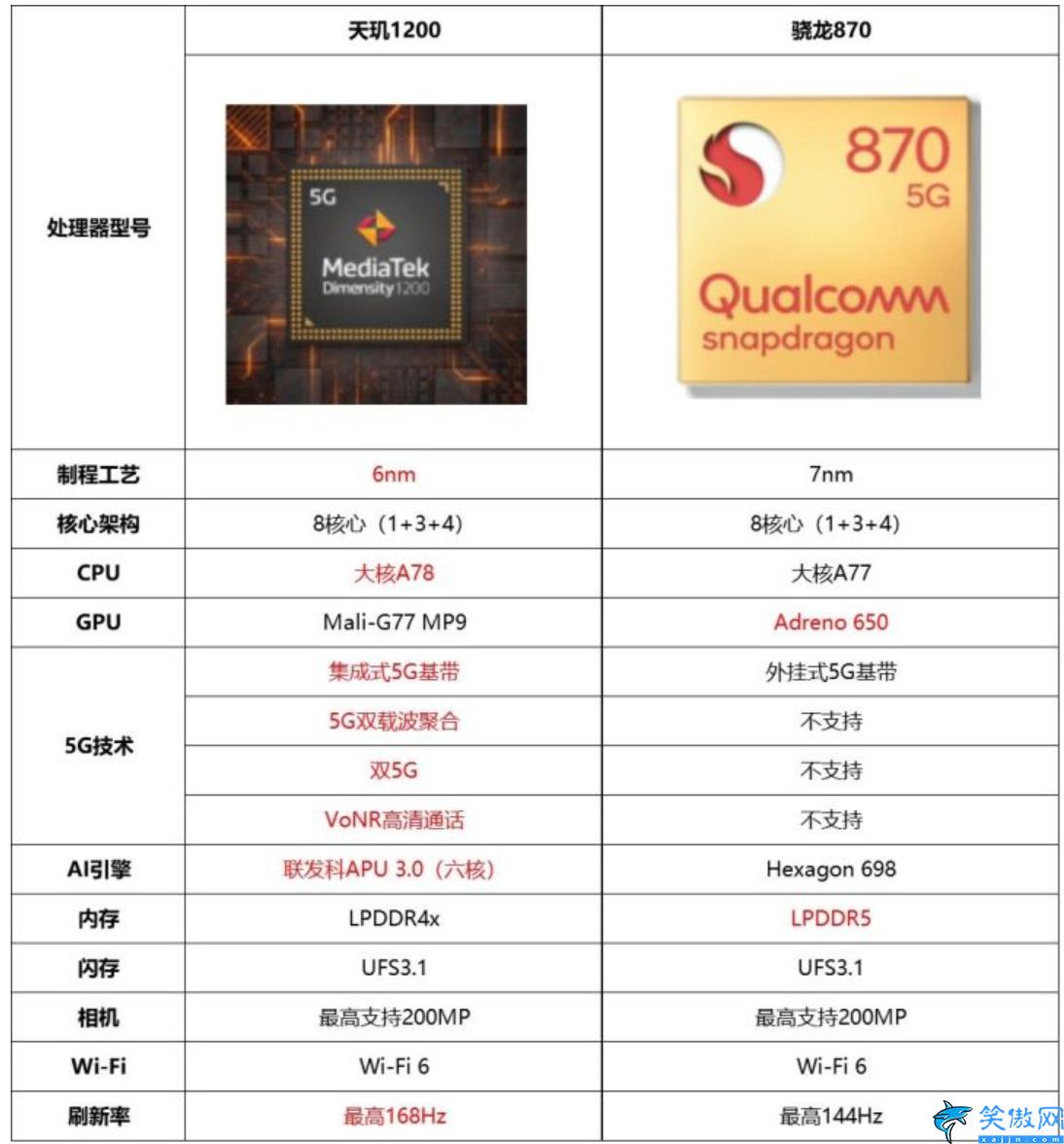

对比之下可以发现，天玑1200和骁龙870的CPU部分相差不大，GPU部分，骁龙870领先对方12%左右，而且在GPU能效方面，骁龙870也要比天玑1200更优秀。
在ISP部分，骁龙870也要领先天玑1200，不过这属于高通的传统优势项目，内存支持方面，骁龙870支持LPDDR5，比天玑1200也更领先一些。不过在网络支持上面，天玑1200更加优秀。
其对WIFI-6的支持更完整，在5G基带上面，天玑1200的优势更加明显，不过发哥领先的地方对于目前来说还不是很关键，而且骁龙870也可以满足用户需求了。所以骁龙870依靠更强的性能，更高的能效，受到了更多消费者的欢迎。
总的来说，天玑1200这款产品对于绝大部分用户来说，性能已经够用了，各种任务和游戏都可以胜任，目前采用天玑1200系列处理器的产品中，红米K40游戏增强版，Realme GT Neo（闪速版），Realme GT Neo2T都属于高性价比的产品，需要的用户可以关注一下。
